مرحبًا يا من هناك! كمورد لآلات تصنيع قوالب السيارات، كثيرًا ما يتم سؤالي عن طرق المعايرة لهذه الآلات. تعد المعايرة مهمة للغاية في صناعة قوالب السيارات. إنه يضمن أن الآلات يمكنها إنتاج قوالب عالية الجودة بأبعاد دقيقة وتشطيبات سطحية ممتازة. في هذه المدونة، سأرشدك عبر بعض طرق المعايرة الأساسية لآلات تصنيع قوالب السيارات.
المعايرة الهندسية
تدور المعايرة الهندسية حول التأكد من أن محاور الآلة في الموضع الصحيح والمحاذاة. يعد هذا أمرًا بالغ الأهمية لأن أي اختلال في المحاذاة يمكن أن يؤدي إلى عدم دقة في إنتاج القالب.
معايرة استقامة المحور
استقامة كل محور هو عامل أساسي. نستخدم مقاييس التداخل الليزرية لقياس استقامة المحاور الخطية. يتم تسليط شعاع ليزر على طول المحور، ويلتقط الكاشف الشعاع عند نقاط مختلفة. ومن خلال تحليل التغيرات في موضع الليزر، يمكننا تحديد ما إذا كان المحور مستقيمًا. إذا كانت هناك انحرافات، فيمكننا ضبط المكونات الميكانيكية للآلة، مثل قضبان التوجيه. على سبيل المثال، إذا كان المحور السيني غير مستقيم، فقد نحتاج إلى حشو قضبان التوجيه لتصحيح المحاذاة.
معايرة تعامد المحور
يعد العمودي بين المحاور المختلفة أمرًا حيويًا أيضًا. على سبيل المثال، يجب أن يكون المحوران X وY متعامدين تمامًا مع بعضهما البعض. نحن نستخدم مقاييس الحافة المربعة وأدوات المحاذاة البصرية لقياس ذلك. إذا تم إيقاف التعامد، فقد يتسبب ذلك في حدوث مشكلات مثل قطع الزوايا والأسطح غير المستوية على القوالب. قد تتضمن التعديلات إعادة ضبط قاعدة الماكينة أو تركيب المحاور.
معايرة المغزل
المغزل هو قلب آلة تصنيع قوالب السيارات، ومعايرته ضرورية للتصنيع الدقيق.
تشغيل المغزل - خارج المعايرة
يشير تشغيل المغزل إلى انحراف دوران المغزل عن خط الوسط المثالي. نحن نستخدم مؤشرات الاتصال لقياس نفاد. يتم وضع مؤشر قرصي على مقدمة المغزل، وعندما يدور المغزل، يوضح المؤشر مقدار التدفق للخارج. يمكن أن يؤدي النفاذ المفرط إلى سوء التشطيبات السطحية وأقطار الثقب غير الدقيقة في القوالب. لتصحيح ذلك، قد نحتاج إلى موازنة المغزل أو استبدال المحامل البالية.
معايرة سرعة المغزل
سرعة المغزل الدقيقة ضرورية لتصنيع متسق. نستخدم أجهزة قياس سرعة الدوران لقياس سرعة المغزل الفعلية. إذا كانت السرعة المقاسة تختلف عن السرعة المحددة، فيمكننا ضبط نظام محرك المغزل. قد يتضمن ذلك تغيير تردد محرك القيادة أو ضبط شد الحزام إذا كان مغزلًا يحركه الحزام.
طول الأداة ومعايرة الأوفست
في تصنيع قوالب السيارات، يعد طول الأداة والإزاحة الصحيحة أمرًا بالغ الأهمية لتحقيق أبعاد الجزء المطلوب.
قياس طول الأداة
نحن نستخدم أجهزة قياس طول الأداة، مثل مجسات اللمس. يقوم مسبار اللمس بالاتصال بطرف الأداة، وتقوم الآلة بتسجيل طول الأداة. يتم بعد ذلك استخدام هذه المعلومات في برنامج المعالجة للتأكد من أن الأداة تقطع بالعمق الصحيح. إذا لم يتم قياس طول الأداة بدقة، فقد يؤدي ذلك إلى قطع أقل أو أكثر من القالب.
معايرة إزاحة الأداة
تمثل إزاحات الأدوات الاختلافات في هندسة الأداة وارتداءها. نقوم بحساب إزاحات الأداة بناءً على طول الأداة المقاسة وقطرها. يتم إدخال هذه الإزاحات في نظام التحكم الخاص بالماكينة. يمكن أن يساعد تحديث إزاحات الأداة بانتظام في الحفاظ على دقة تصنيع القالب، خاصة مع تآكل الأدوات بمرور الوقت.
المعايرة الحرارية
تولد آلات قوالب السيارات الكثير من الحرارة أثناء التشغيل، وهذه الحرارة يمكن أن تتسبب في تمدد مكونات الماكينة وتقلصها، مما يؤدي إلى تغييرات في الأبعاد.
مراقبة درجة الحرارة
نقوم بتركيب أجهزة استشعار لدرجة الحرارة في النقاط الرئيسية على الماكينة، مثل المغزل، المحاور، وقاعدة الماكينة. تقوم هذه المستشعرات بمراقبة درجة الحرارة بشكل مستمر. من خلال تحليل بيانات درجة الحرارة، يمكننا التنبؤ بكيفية تشوه الآلة بسبب التمدد الحراري.
التعويض الحراري
بناءً على بيانات درجة الحرارة، يمكن لنظام التحكم في الماكينة تطبيق التعويض الحراري. على سبيل المثال، إذا ارتفعت درجة حرارة المغزل وتسببت في تمدده، فيمكن لنظام التحكم ضبط مسار الأداة ليأخذ في الاعتبار الطول المتزايد للمغزل. يساعد هذا في الحفاظ على دقة تصنيع القالب حتى في ظل الظروف الحرارية المختلفة.
المعايرة الديناميكية
تركز المعايرة الديناميكية على أداء الآلة أثناء عمليات المعالجة الفعلية.
معايرة قوة القطع
نحن نستخدم أجهزة استشعار القوة لقياس قوى القطع أثناء التشغيل الآلي. من خلال تحليل قوى القطع، يمكننا تحسين معلمات المعالجة، مثل معدل التغذية وسرعة القطع. يمكن أن تتسبب قوى القطع المفرطة في تآكل الأدوات واهتزاز الماكينة وضعف التشطيبات السطحية. يمكن أن يؤدي ضبط معلمات المعالجة على أساس قوى القطع المقاسة إلى تحسين كفاءة وجودة المعالجة بشكل عام.
تحليل الاهتزازات
يعد الاهتزاز عاملاً آخر يمكن أن يؤثر على جودة تصنيع القالب. نستخدم مقاييس التسارع لقياس اهتزاز الآلة. إذا كانت هناك اهتزازات مفرطة، فقد يكون ذلك بسبب الأدوات غير المتوازنة، أو المكونات السائبة، أو معلمات التشغيل غير الصحيحة. ومن خلال تحديد مصدر الاهتزاز، يمكننا اتخاذ إجراءات تصحيحية، مثل موازنة الأدوات أو شد الأجزاء السائبة.

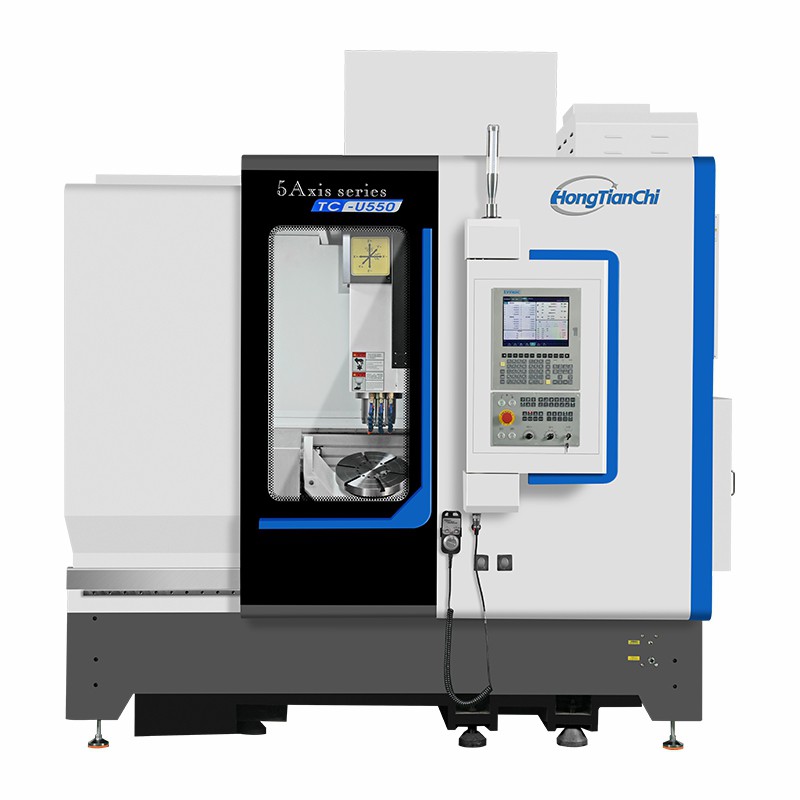

في شركتنا، نقدم مجموعة من آلات تصنيع قوالب السيارات عالية الجودة، مثلعزم الدوران العالي 5 - مركز تصنيع جسر الرافعة المحوري,TC - U450A 5 - مركز تصنيع قنطرية المحور | CNC عالي السرعة وعالي الدقة للأجزاء المعقدة، وTC - U450A Gantry 5 - مركز تصنيع المحور | مرتكز الدوران ذو عزم الدوران العالي DDR | BBT40 20,000 دورة في الدقيقة المغزل. تم تصميم هذه الآلات بميزات معايرة متقدمة لضمان إنتاج قوالب دقيق وفعال.
إذا كنت في السوق لشراء آلة تصنيع قوالب السيارات أو كنت بحاجة إلى مزيد من المعلومات حول طرق المعايرة، فلا تتردد في التواصل معنا. نحن هنا لمساعدتك في اتخاذ القرار الصحيح لاحتياجات التصنيع الخاصة بك. سواء كنت متجرًا صغيرًا أو شركة تصنيع سيارات كبيرة، يمكننا تقديم الحلول التي تحتاجها.
مراجع
- سميث، ج. (2018). دليل الآلات الدقيقة. الناشر XYZ.
- جونسون، أ. (2020). تكنولوجيا تصنيع قوالب السيارات. اي بي سي برس.
